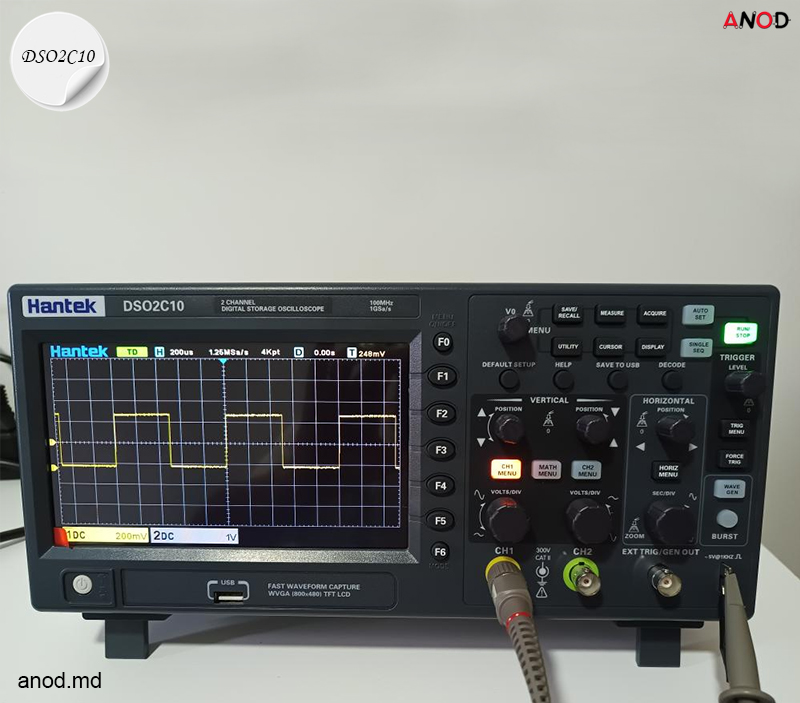

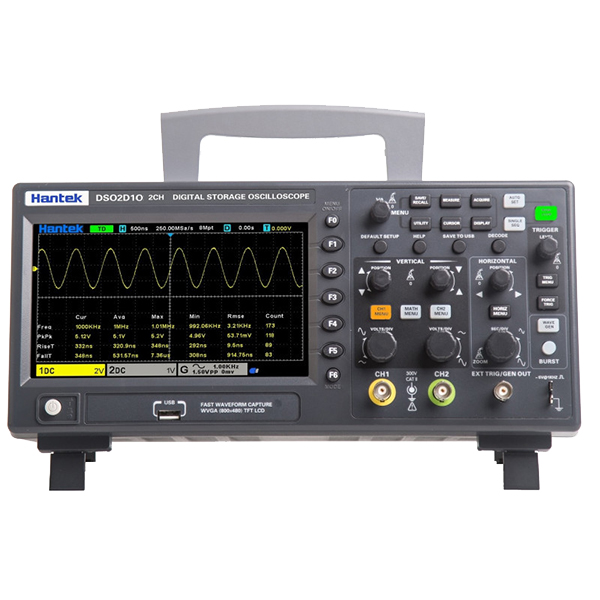

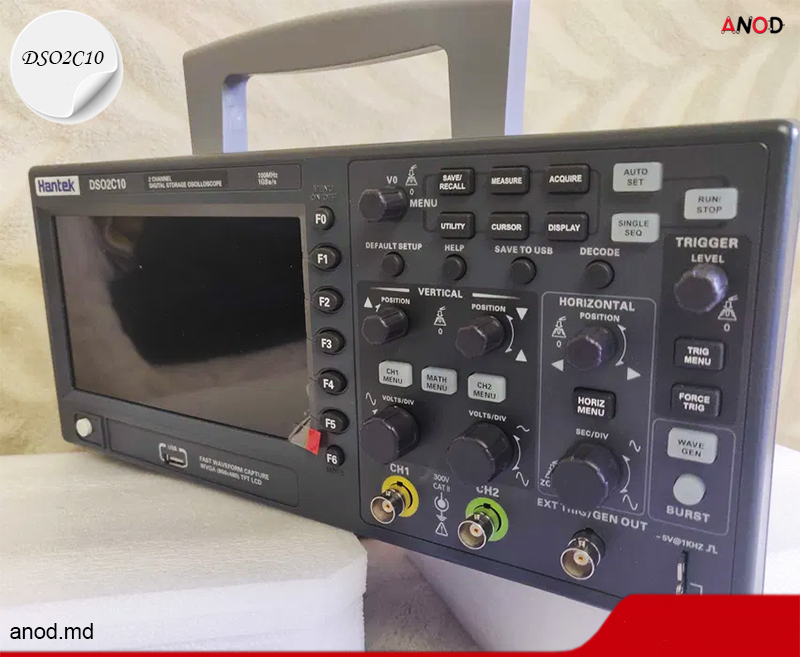

Hantek DSO-2C10 - 2-х канальный осциллограф, производства компании Hantek, имеет полосу пропускания 2 х 100 МГц, значительный объём памяти: 8М точек, высокую скорость выборки: 1 ГВ/с. Особенностью осциллографов серии DSO2000 является функции высогого разрешения 12 бит, встроенных частотомера (6 бит) и мультиметра.
ОСОБЕННОСТЬ осциллогафа Hantek DSO2C10:
• Встроенный функциональный генератор до 25 МГц, разрешение 12-бит, 200МВ/с произвольных форм сигналов
• Скорость захвата: 1 ГВ/с, входная чувствительность: 2 мВ – 10 В/дел, объём памяти: 8М точек
• Захват и декодирование: RS232/UART, I2C, SPI, CAN, LIN
• Функция повышения разрешения до 12 бит
• Расширенная функциональность системы захвата
• Автоматические измерения 32-х параметров, статистический анализ
• Математические функции: сложение, вычитание, умножение, деление, БПФ (FFT).
Технические особенности осциллогафа:
• Полоса пропускания, и количество каналов: 100 МГц х 1 канала
• Импеданс входа: 1МОм, 25пФ
• Скорость выборки (АЦП): 1 ГВ/с (в реальном масштабе времени), 500 МВ/с (для 2-х каналов)
• Расширенный объём памяти: 8 М точек.
• Чувствительность по вертикали: 2 мВ/дел – 10 В/дел
• Развёртка во времени: 2 нс/дел – 1000 с/дел.
• Математические операции: сложение, вычитание, умножение, деление, БПФ, инвертирование
• Режим измерений, курсорные измерения, автоматические измерения: frequency, period, mean, peak-to-peak, RMS, minimum, mixmum, rising time, falling time, + width, - width, base, top, middle, amplitude, overshoot, preshoot, rising edge phase difference, falling edge phase difference, + duty, - duty, period mean, PRMS, FOVshoot, ROVshoot, BWIDTH, FRF, FFR, LRR, LRF, LFR, LFF.
• Режим отображения осциллограмм: XY (для построения фигур Лиссажу) , XT.
Режим синхронизации: Edge, Pulse width, Video, Slope, Overtime, Window, Pattern, Interval, Under Amp, UART, LIN, CAN, SPI, IIC
• Режимы работы курсоров: Cross, Trace, Horizontal, Vertical
• Анализатор спектра (БПФ), окна: Rectangle, Hanning, Hamming, Blackman, Bartlett, Flattop.
• Форматы сохранения: текстовый файл, графический формат: jpg / bmp, файл MS excel / word.

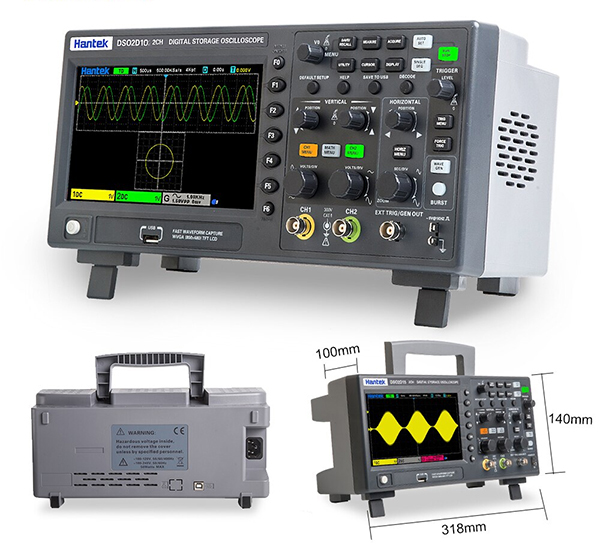

• Габариты: 318 мм x110 мм x 150 мм, масса: 1,9 кг.
Стандартная комплектация:
• Цифровой осциллограф Hantek DSO2C10 - 1 шт.
• Пробники осциллографические, деление 1:10 - 1 шт.
• Кабель USB - 1 шт.
• Кабель BNC-BNC - 1 шт.
• Кабель питания - 1 шт.
1-канальный генератор сигналов 25 МГц, поддержка вывода сигналов произвольной формы, поддержка вывода сигналов модуляции

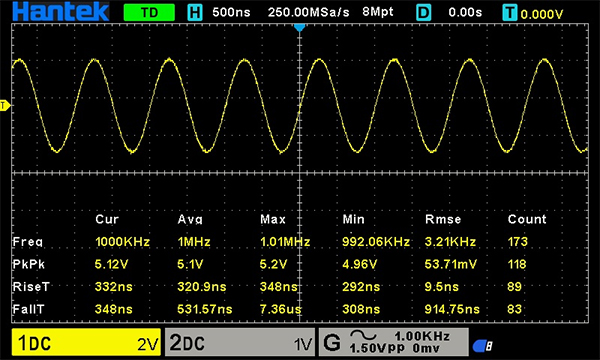

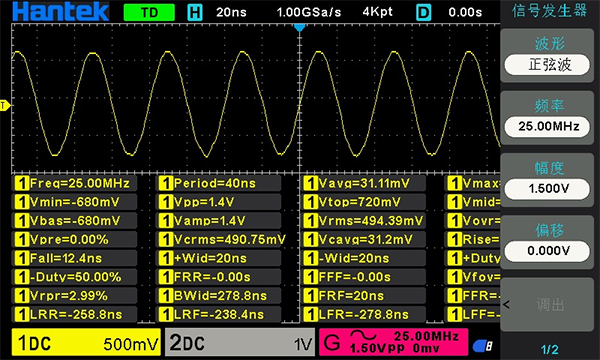

32 вида автоматических измерений со статистикой

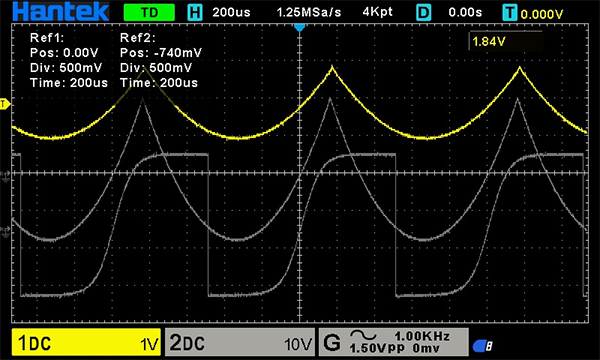

Можно сохранить 10 наборов эталонных сигналов, сигналов CSV и настроек. Функция скриншота USB одним щелчком мыши

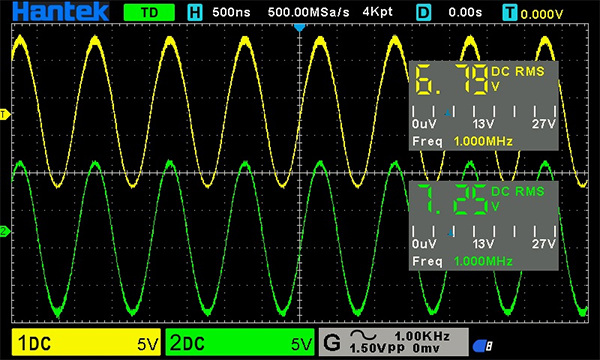

2 набора DVM , 3-значный цифровой измеритель напряжения и 6-значный аппаратный индикатор частоты

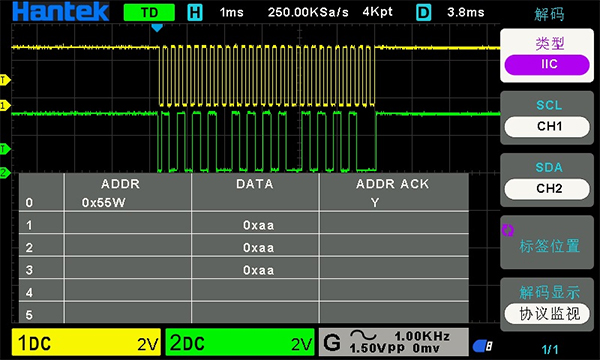

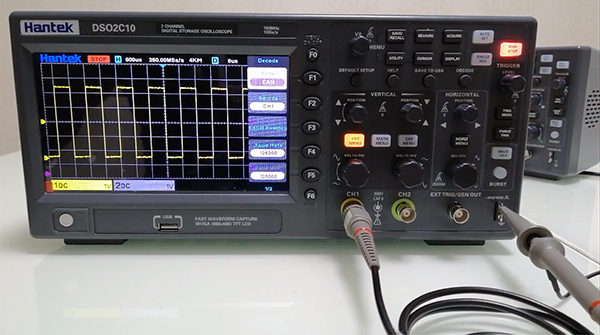

Запуск и декодирование последовательной шины с функцией мониторинга протокола

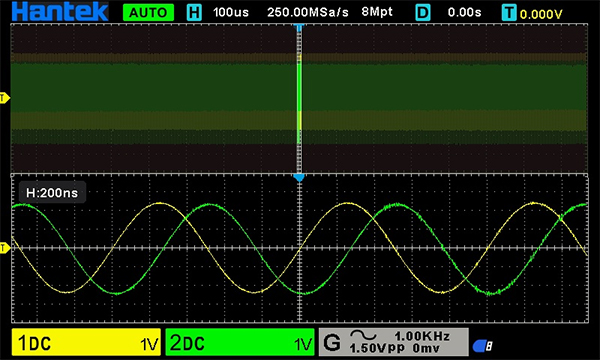

Глубина памяти 8M, уменьшение искажения формы сигнала и восстановление реальных сигналов

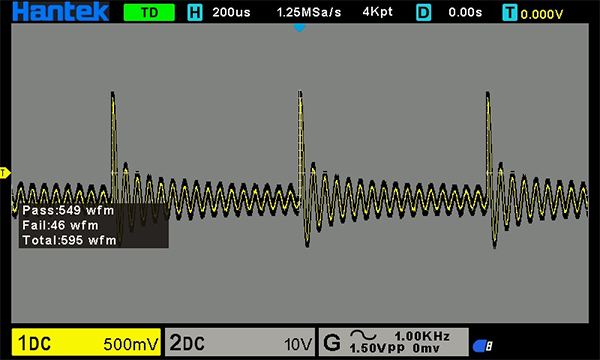

ПРОЙДЕН/НЕ ПРОЙДЕН

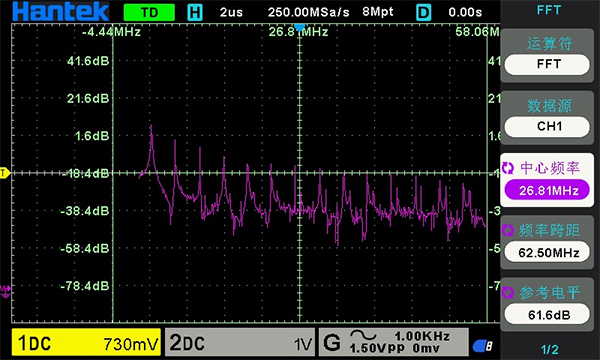

Математическая операция и БПФ

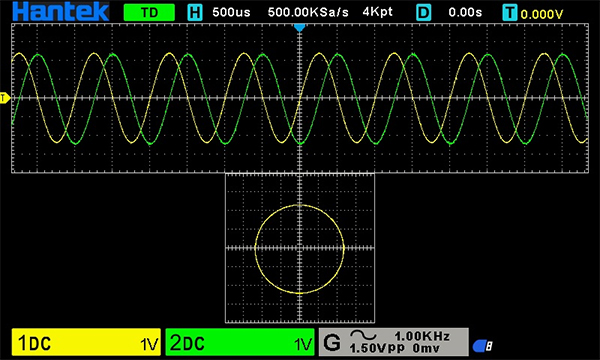

Формат XY и отображение в двойных окнах
