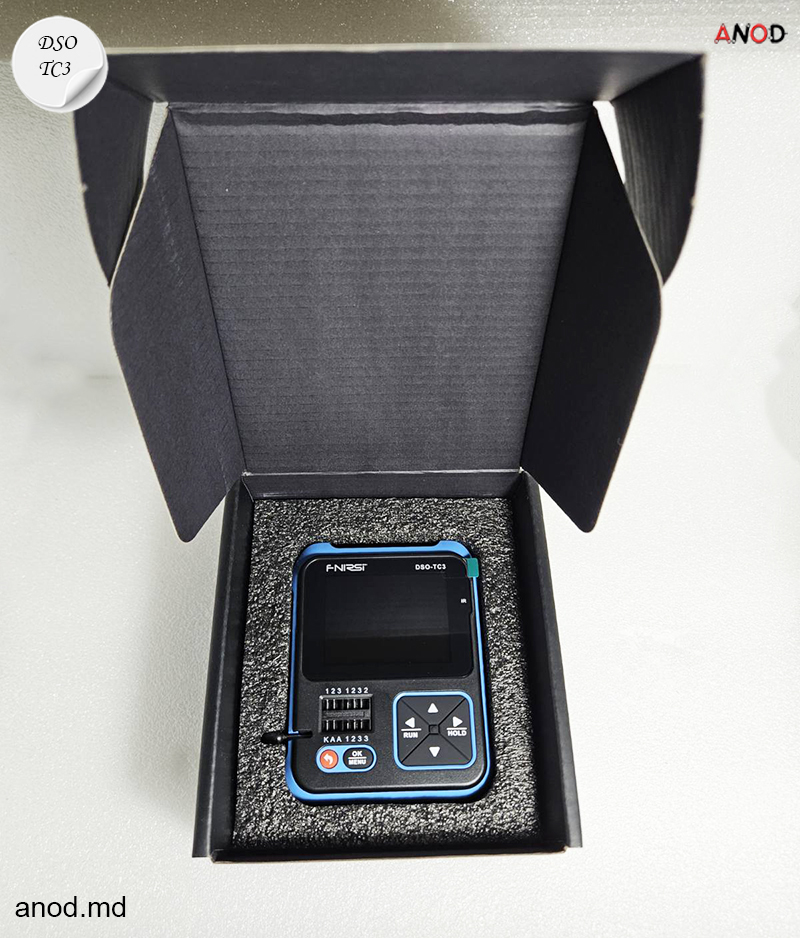

Портативный цифровой осциллограф FNIRSI DSO-TC3
Osciloscop digital portabil FNIRSI DSO-TC3

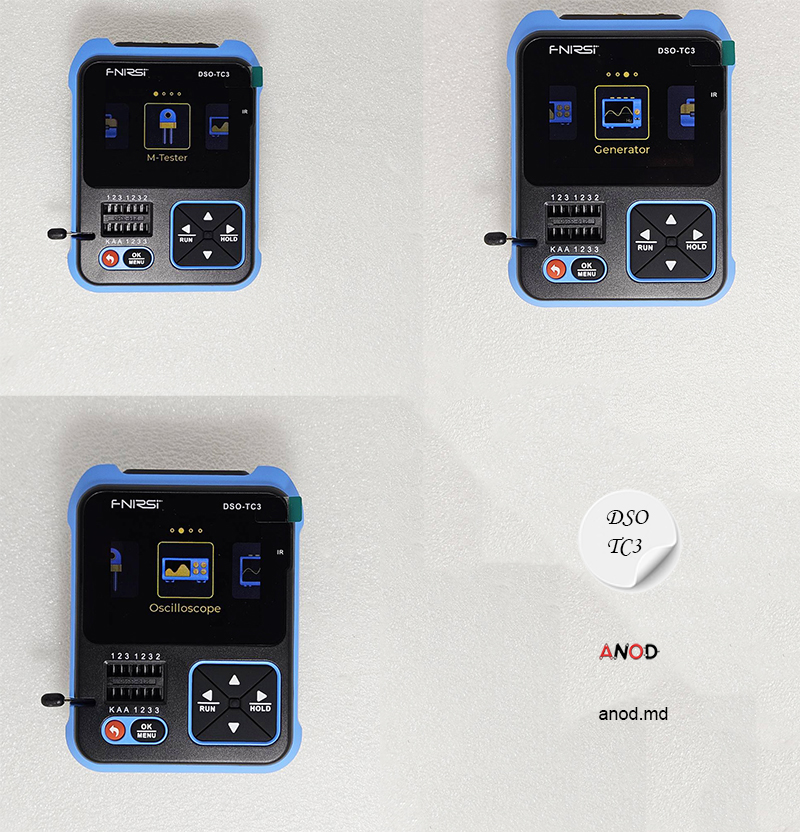

Портативный цифровой осциллограф FNIRSI DSO-TC3 — это высокопроизводительный инструмент, предназначенный для измерения и анализа электрических сигналов.
Это компактное устройство оснащено 2.4-дюймовым TFT-дисплеем с LED подсветкой, который обеспечивает четкое отображение сигналов.
Осциллограф способен работать с частотой до 500 kHz и имеет скорость сэмплирования 10 MSa/s, что делает его идеальным для использования в образовательных целях, исследованиях и ремонтных работах.
Характеристики портативного осциллографа FNIRSI-TC3:
- Количество каналов: 1
- Полоса частот: 500 кГц
- Частота виборки: 10 МВ/с
- Диапазон временных разверток: от 1 мкс/дел до 10 с/дел.
- Усиление по вертикали: от 10 мВ/дол до 10 В/дол.
- Автоматические измерения: 8 параметров (частота, пик-пик, заполнение импульса, амплитуда, максимум, минимум, период, RMS, среднее значение)
- Тип входа: открытый DC, закрытый АС, входной импеданс: 1 МОм, 25 пФ
- Максимальное напряжение на входе: 40 В (разделение: 1 к 1), 400 В (разделение 10 к 1).
- Дисплей: 2,4” TFT: 320x240
- Питание: встроенный аккумулятор 1500 мАч (10 часов работы)
- Габариты: 103 х 79 х 31 мм
- Вес: 250 гр.
Характеристики генератора:
- Синус: 1-100кГц/0-3.3В/50%
- Прямоугольник: 1-100кГц/0-3.3В/50%
- Треугольник: 1-100кГц/0-3.3В/50%
- Импульс: 1-100кГц/0 -3.3В/0-100%
- Пила: 1-100кГц/0-3.3В/0-100%
- Постоянное напряжение: от 0 В до 3.3В
Характеристики тестера компонентов FNIRSI-TC3:
- Транзистор: усиление hfe, напряжение Ube, Ic/Ie, ток Iceo, Ices, напряжение Uf
- Диод: тестовое напряжение: меньше 5В. напряжение перехода, обратный ток, емкость.
- Стабилитрон: тестовое напряжение: от 0.01 – 24 В. напряжение перехода, обратный ток, емкость.
- Транзисторы, тиристиры и симисторы:
- JFET : емкость Cgate, ток Idrain/Vgs, напряжение Uforward
- IGBT : ток Idrain/Vgs, напряжение Uforward
- MIOSTET : напряжение Uturn-on, емкость Cgate, сопротивление Rds, напряжение Uforward
- SCRS/Triac : тестовое напряжение до 6мА, напряжение Ugate
- Емкость : 25 пФ - 100 мФ, емкость и потери Vloss
- Сопротивление : 0.01Ом - 50 МОм, сопротивление
- Индуктивность : 10 мкГн - 1000 мкГн, значение и сопротивление
- Элемент питания : 0.1-4.5В, значение напряжения, полярность
- Напряжение : 0-16 В
- DS18B20
- PWM выход: 1.5 кГц - 9.99 МГц
- IR декодирование : NEC протокол, воспроизведение кода и формы на дисплее.

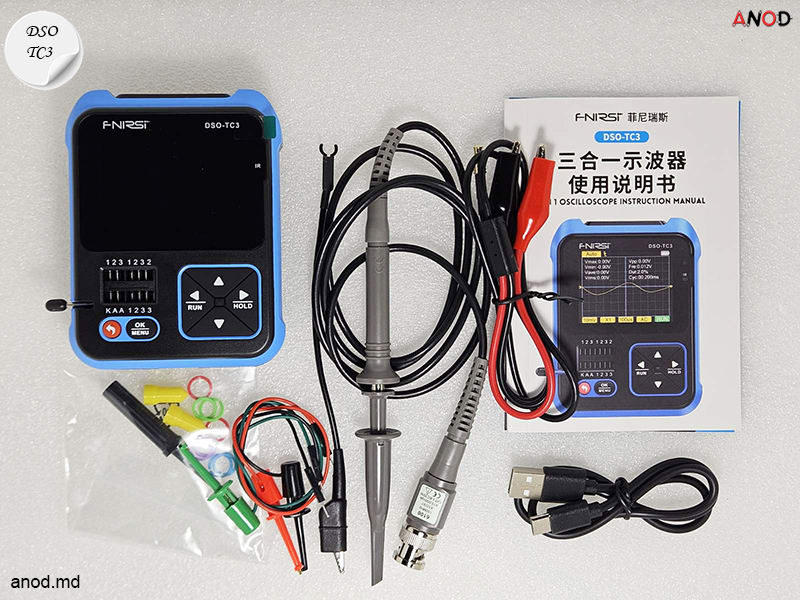

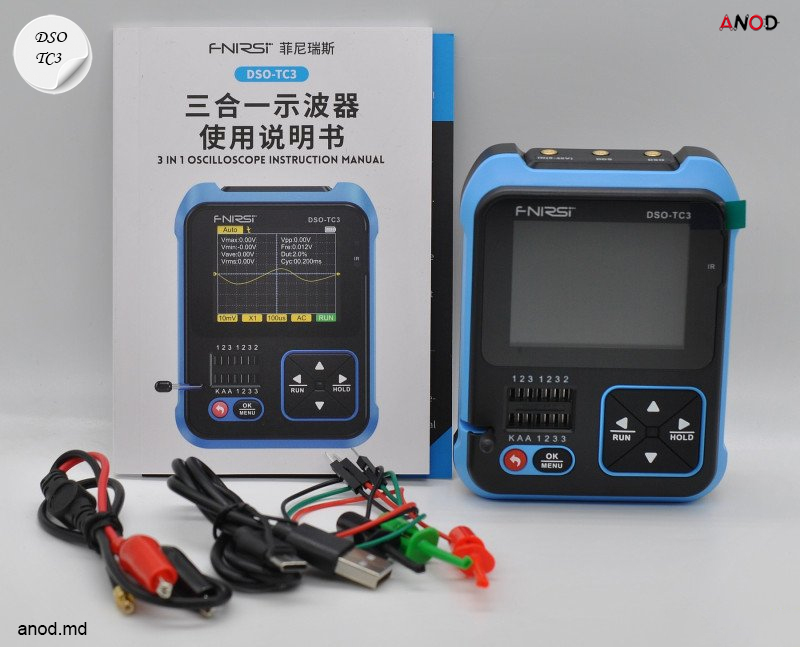

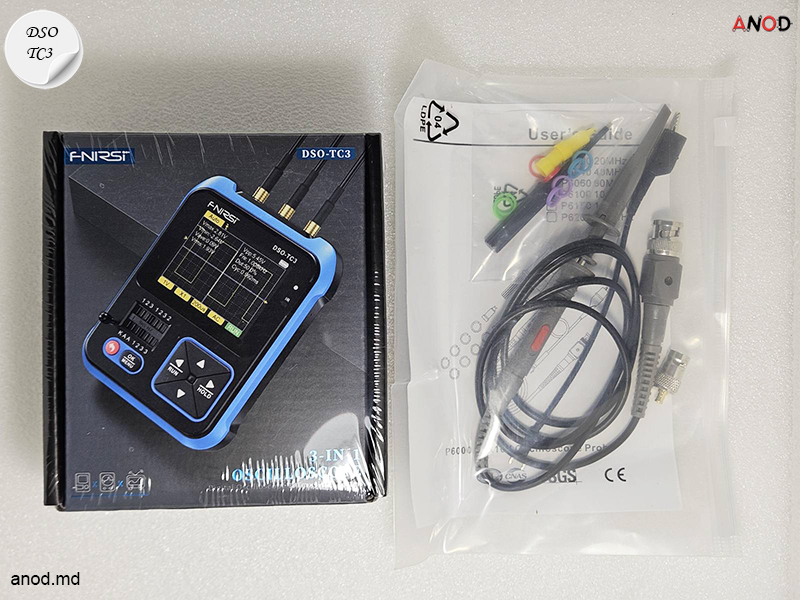

Комплектация:
- FNIRSI-TC3 * 1
- P6100 Высоковольтный щуп с делителем напряжения * 1
- Обычный щуп * 1
- Тестовый крючок * 3
- Зарядный кабель Type-C * 1
- Упаковочная коробка * 1
- Руководство пользователя * 1
